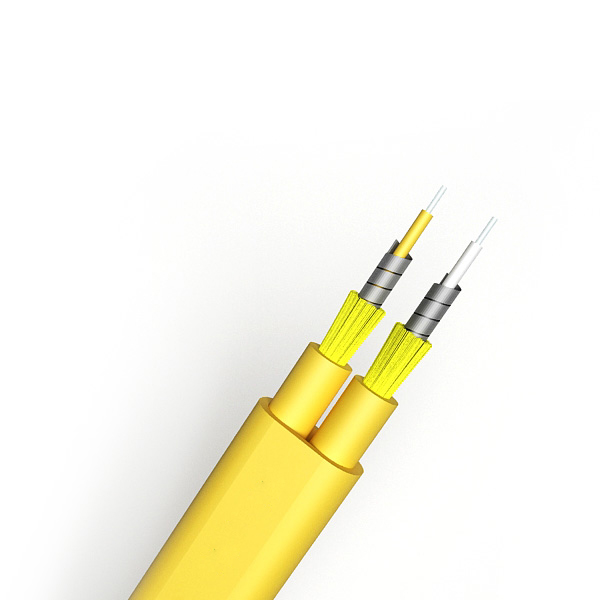

平双双室内铠装光缆使用900μm或600μm阻燃紧缓冲纤维光学传播媒介。
用一层钢丝包裹的紧密缓冲纤维,以芳纶纱为强度构件,用一层PVC或LSZH材料作为内护套挤压该构件。
然后用一层PVC或LSZH(低烟、零卤素、阻燃)夹层作为外护套完成光缆。

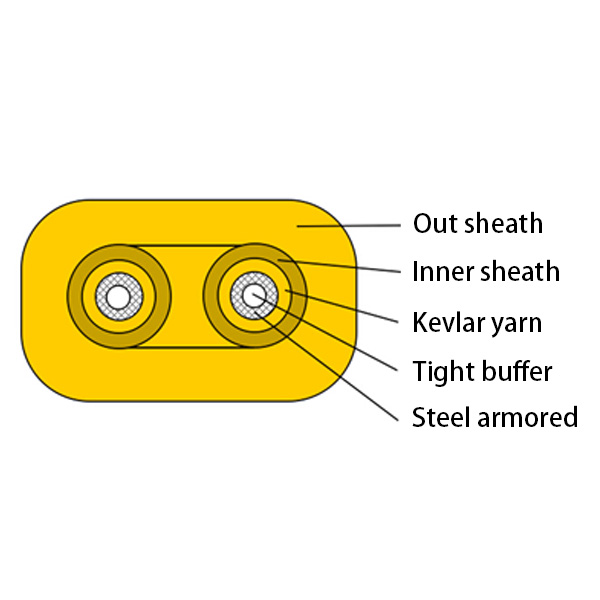

光缆结构 | |||||||
技术参数 | |||||||
外径(毫米) | 3.0×5.0 | 重量(公斤) | 95 | ||||
储存温度(℃) | -20+60 | ||||||
最小弯曲半径(毫米) | 长期 | 10D | |||||
短期 | 20D | ||||||
最小允许拉伸力(N) | 长期 | 300 | |||||
短期 | 1000 | ||||||
压扁力(N/100mm) | 长期 | 500 | |||||
短期 | 1000 |
光纤和护套管标准色 | ||||||||
标准颜色标识 | ||||||||
序号 | 1 | 2 | ||||||
颜色 | 黄色 | 白色 |
光纤特性 | |||||||
光纤类型 | 单位 | 单模 | 单模 | 多模 | 多模 | 多模 | |
G652 | G652D | 50/125 | 62.5/125 | OM3-300 | |||
条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
衰减系数 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
色散 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 色散 |
1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
带宽 | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | 带宽 |
1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
零色散波长 | nm | 1300-1324 | ≧1302, | ---- | ---- | ≧ 1295, | |
≤1322 | ≤1320 | ||||||
零色散斜率 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
PMD 单根光纤最大值 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
PMD 光纤链路值 | Ps(nm2*k | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
m) | |||||||
光纤截止波长λcc | nm | ≧ 1180, | ≧1180, | ---- | ---- | ---- | |
≤1330 | ≤1330 | ||||||
光缆截止波长λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
模场直径 | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
孔径(NA) | ---- | ---- | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | ||
台阶(双向测量 平均值) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
不均匀性(整个光纤长度)和衰减点不连续性 | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
背向散射衰减系数差异(双向测量) | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
衰减均匀性 | dB/km | ≤0.01 | ≤0.01 | ||||
纤芯直径 | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
包层直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
包层不圆度 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
涂层直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
涂层/包层同心度误差 | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
涂层不圆度 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
纤芯/包层同心度误差 | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
翘曲度(半径) | um | ≤4 | ≤4 | ---- | ---- | ---- |
包装
1.包装材料: 木轴
2.包装长度: 标准包装为 2公里/轴. 其它包装长度依据客户需求可进行订制!
·适用于室内配送
·作为通讯设备的引线
·适用于所服务的通信设备
·安装方便
·以两根单纤维为基本单元。
·单芯光缆,0.6紧缓冲。凯夫拉尔纤维纱配钢铠装。
·柔性或外护套独立强度部件。
·优异的机械性能和环保性能。
